伸縮接頭系列
VSSJA/AF型法蘭松套伸縮接頭
作者 Admin
瀏覽
發布時間 2011-04-21

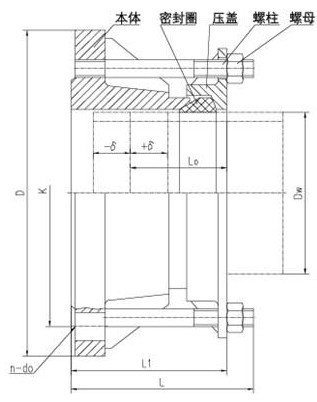

名稱：VSSJA(AF)型法蘭松套伸縮接頭
性能特點 :
法蘭松套伸縮接頭又稱作法蘭松套補償接頭、法蘭松套伸縮節。法蘭松套伸縮接頭由本體、壓蓋、密封圈和緊固件組成，它采用和壓蓋松套伸縮接頭相同的密封原理，連接方式一端為法蘭連接，另一端為承插連接，適合閥門等設備與管道的連接。連接的同時能補償管道的軸向位移及一定量的撓曲和偏心，從而保護閥門等設備。承插口同樣適合與鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等連接。
安裝說明：
法蘭松套伸縮接頭安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁粒茏幽芷保⒋_保密封無滲漏，從而起到自動補償之目的。
VSSJA/AF型法蘭松套伸縮接頭主要性能參數
|
公稱通徑DN |
管子插入長度Lo |
伸縮量8(mm) |
可撓量 |
偏心量 |
|
65-250 |
65 |
±25 |
2 |
2 |
|
300-700 |
80 |
±32.5 |
3 |
|
|
800-3000 |
130 |
±65 |
4 |
|
|
3200-4000 |
140 |
±70 |
5 |
